摘要：近年來，隨著環境問題引起人們的重視，國家“十二五規劃”明確提出了節能減排的目標。鍋爐行業如何跟隨國家政策的大步伐，利用技術來改良生產，讓產品提高效率的同時減少污染排放是每個企業的首要任務。本文通過 方快 自主研發生產的V、H、T系列的主要指標對比介紹了 羽翼技術 的優勢，并且以 塔利亞–T7 為例闡述了羽翼管在鍋爐中的應用。

關鍵詞：Ultraten技術； 采暖鍋爐 ；羽翼管； 商用鍋爐

引言：隨著我國經濟的快速增長，各項建設取得了巨大成就，同時也付出了環境遭受破壞的代價。兩者之間的矛盾日趨尖銳，環境污染問題日益嚴重。溫室氣體排放引起全球氣候變暖，備受國際社會廣泛關注。進一步加強節能減排工作，也是應對全球氣候變化的迫切需要。在鍋爐制造企業內，鍋爐效率越高就越會受到用戶的青睞。而判斷鍋爐效率高低最直接的方法是看鍋爐排煙溫度的高低以及冷凝水的多少。排煙溫度越低，鍋爐效率越高；冷凝水越多，吸收煙氣中水蒸氣的汽化潛熱越多，鍋爐效率越高。煙氣復合傳熱機理的研究，有利于節約能源，減少污染物排放，保護環境，減緩全球暖化趨勢，是一項極具潛力的低溫余熱梯級利用技術。與國家“十二五規劃”提出的節能減排目標相一致。

一、羽翼技術簡介

全新的Ultraten技術換熱元件— 羽翼管 ，兼并傳熱和冷凝的功能，是煙氣復合傳熱的一種體現，該傳熱元件單位條件下，超普通光管5倍的換熱面積，材質采用硅鋁合金，不僅增加換熱效率且耐腐蝕。傳熱元件深入到煙氣中心，羽翼管特殊的撕裂槽設計，很好的消除冷凝液膜對傳熱的影響，迅速降低煙氣溫度。

1、傳熱元件—羽翼管代替?zhèn)鹘y(tǒng)光管或螺紋管的優勢：

（1）單位條件下，換熱面積超普通光管的5倍，縮小鍋爐體積；

（2）獨特的撕裂槽設計，兼具傳熱和冷凝的功能；

（3） CFD數值模擬分析，優化性能；

（4）羽翼管深入煙氣中心，迅速降低煙溫；

2、冷凝器—羽翼管代替?zhèn)鹘y(tǒng)外翅片管的優勢：

（1）水在羽翼管外流通，受水流沖刺，不易結垢，節省水處理費用；

（2）羽翼管相較于外翅片管，水流通暢，傳熱效率高；

（3）羽翼管材質采用硅鋁合金，耐腐蝕性強，使用壽命長；

（4）羽翼管換熱面積大，縮小冷凝器體積；

（5）羽翼管冷凝器水容積大，沒有干燒的危險；

二、羽翼管技術的優勢對比

（1）傳熱元件深入到煙氣中心

（2）傳熱元件深入到煙氣中心，迅速降低煙氣溫度

（3）  傳熱元件采用高導熱系數材料，并具有良好的耐蝕性

①  其他件相同的情況下，鋁硅合金材料壁面平均溫比碳鋼低約205℃，煙氣中水蒸氣的冷凝率比碳鋼材料高約10%左右。

②  耐蝕性：硅鋁合金優于ND鋼

節能對比（經濟指標）：

以 方快H6-1400 爐體為例：就鍋爐燃料消耗成本來分析：（環境溫度為25℃）此鍋爐較普通爐體每小時節約19.11m3，運行一天節約天然氣約458.64m3，每m3天然氣價格約3.5元，則一天可節約1605元，一年按運行360天計算，則每年節約天然氣約165110m3，折合成人民幣約57.8萬元左右，鍋爐的設計壽命按20年計算，20年后則可節約（57.8×20=）1156萬元的燃料費用。

三、方快羽翼管鍋爐的特點

1、冷凝器采用硅鋁合金制羽翼管，耐煙氣環境腐蝕，經久耐用；

2、羽翼管的換熱方式和結構設計，使煙氣深度冷凝，換熱效率提高；

3、羽翼管冷凝器的冷卻水在管外流通，不易結垢且清理方便，對水質要求低；與傳統冷凝器設計思路相反，傳統冷凝器的冷卻水在管內流通，極易結垢，且清理困難，對水質要求極高；

4、冷凝器采用氣和水換熱，傳熱系數高，排煙溫度與給水溫度溫差在10℃之內；

5、后煙箱與冷凝器成為一體，減少了鍋爐總體積。

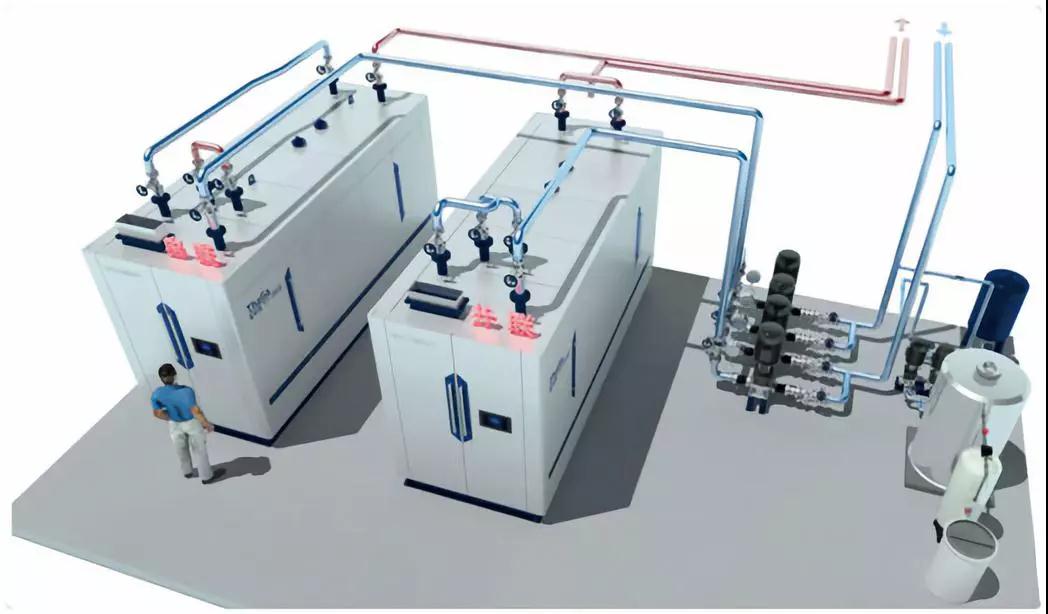

四、應用案例

1、工程概況

本工程位于汝州市朝陽路與云禪大道交叉口，土地用途為公共文化用地，地上五層，地下一層，地上酒店、客房、辦公總建筑面積：64865㎡。

2、  產品名稱：羽翼型耦合式冷凝 真空熱水鍋爐

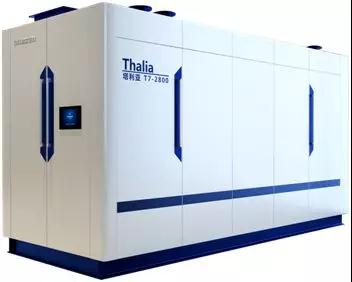

3、  鍋爐型號：塔利亞T7-1400P3S

4、適用燃料：天然氣

5、主要用途：廣泛應用于空調系統、衛生熱水系統、泳池加熱、地板輻射采暖系統和暖氣片供暖循環系統中。

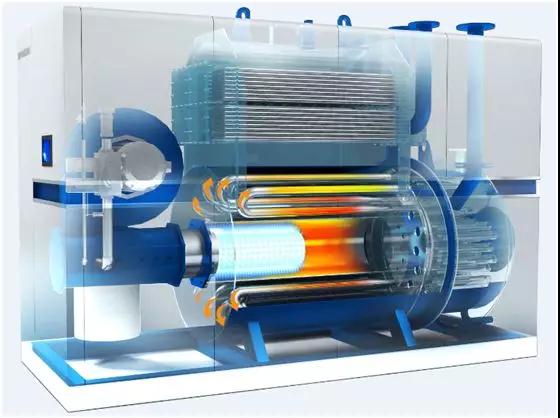

6、鍋爐簡介：塔利亞T7-1400P3S為我公司新研制成功的一種羽翼型耦合式冷凝真空鍋爐：是指能夠充分吸收鍋爐排煙顯熱和潛熱的采用我公司核心換熱技術Ultraten的一種真空鍋爐，鍋爐與燃燒器耦合，燃燒器采用擴散燃燒，內置FGR，實現NOx排放30mg/m3以下。

六、結束語

通過以上行業分析、技術描述以及主要指標的對比可以看出，全新Ultraten技術特點符合高效率低污染排放的發展方向，極具潛力。當然羽翼管只是其中的一項高效節能技術，像 全預混燃燒 、耦合技術、智能控制系統等在效率方面也都有著突出的貢獻。在鍋爐系統中，這些技術只有相互結合相互匹配，才能發揮出各自更大的優勢。相信在不久的將來會有越來越多的先進技術誕生，隨著當下物聯網時代的高速發展，商用鍋爐企業如果能搭乘上這班科技快列，必然會在未來的鍋爐行業中極速前進。
